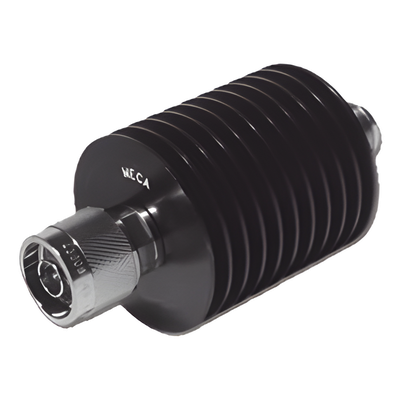

Atenuador en Línea / 20 dB / 30W / 0-3 GHz / N Macho - N Hembra / Interiores | EP-ATN-3020-3N
Marca: EPCOM
Modelo: EP-ATN-3020-3N
• Atenuación precisa de 20 dB con tolerancia ±0.8 dB
• Soporte de frecuencia de 0 a 3 GHz para RF de banda ancha
• Alta capacidad de potencia de 30 W con VSWR <1.2
• Conectores N macho-hembra para integración directa en línea
• Diseño compacto de Ø45×104 mm y peso de 230 g
• Operación en temperaturas de -40 °C a +50 °C
Atenuador en línea diseñado para aplicaciones de radiofrecuencia en entornos interiores, con atenuación fija de 20 dB y capacidad de manejo de potencia de hasta 30 W. Opera en un rango de frecuencia de 0 a 3 GHz con impedancia de 50 Ω y VSWR inferior a 1.2, asegurando una reducción de señal controlada y predecible en sistemas de comunicación, pruebas de laboratorio y equipos de transmisión. Su configuración de conectores N macho a N hembra permite la inserción directa en trayectorias de RF sin necesidad de adaptadores adicionales. El diseño mecánico compacto y ligero facilita su instalación en espacios reducidos, mientras que su construcción soporta condiciones de temperatura desde -40 °C hasta +50 °C.
Características Generales
- Atenuación precisa de 20 dB con tolerancia ±0.8 dB
- Rango de frecuencia: 0 - 3 GHz
- Potencia máxima: 30 W
- VSWR: <1.2
- Impedancia: 50 Ω
- Conectores RF: N macho - N hembra
- Rango de temperatura operativa: -40 °C a +50 °C
- Dimensiones: Ø45 × 104 mm
- Peso: 230 g
- Diseño para interiores
Desempeño Eléctrico
- Atenuación: 20 dB
- Tolerancia de atenuación (11-20 dB): ±0.8 dB
- Frecuencia: 0 - 3 GHz
- Potencia máxima: 30 W
- VSWR: <1.2
- Impedancia: 50 Ω
Especificaciones Mecánicas y Ambientales
- Conector RF: N macho - N hembra
- Rango de temperatura: -40 °C a +50 °C
- Dimensiones: Ø45 × 104 mm
- Peso: 230 g
- Aplicación: Interiores
Información de Modelos y Tolerancias
- Modelo actual: EPATN30203N (interior)
- Variante exterior: CR-ATN30-**-3NR
- Tolerancia 1-10 dB: ±0.6 dB
- Tolerancia 11-20 dB: ±0.8 dB
- Tolerancia 21-30 dB: ±1.0 dB
- Valores PIM disponibles por configuración
